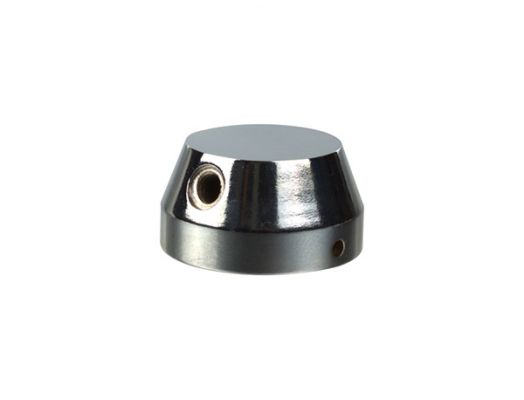

圆盘手柄座
发布日期:2016-03-18
| 产品名称： | 圆盘手柄座 |
| 产品型号： | HY8312.3 |
| 产品材质： | 铸铁 |
| 表面处理： | 镀亮铬或喷砂 |

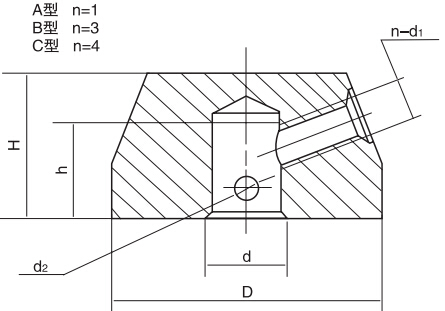

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||
| Type A(n=1) | Type B(n=3) | Type C(n=4) | D | H | d | h | d₁ | d₂ |
| HY8312.3\A10x40 | HY8312.3\B10x40 | HY8312.3\C10x40 | 40 | 22 | 10 | 14 | M6 | 4 |
| HY8312.3\A12x50 | HY8312.3\B12x50 | HY8312.3\C12x50 | 50 | 26 | 12 | 18 | M8 | 5 |
| HY8312.3\A16x60 | HY8312.3\B16x60 | HY8312.3\C16x60 | 60 | 32 | 16 | 21 | M10 | 5 |
| HY8312.3\A18x70 | HY8312.3\B18x70 | HY8312.3\C18x70 | 70 | 32 | 18 | 21 | M10 | 6 |
| HY8312.3\A22x80 | HY8312.3\B22x80 | HY8312.3\C22x80 | 80 | 36 | 22 | 24 | M12 | 6 |
装配类型：底部带平式盲孔，有侧销孔位;
特殊要求说明：安装孔大小可按客户提供的图纸加工定制。
