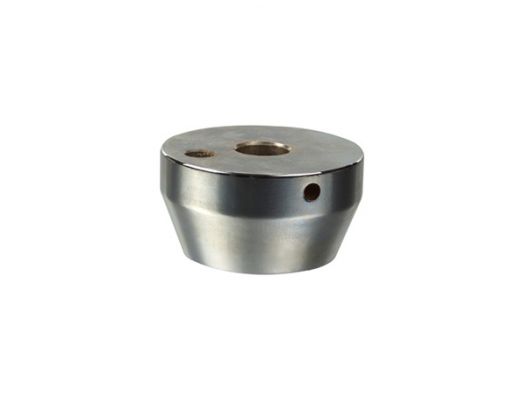

定位手柄座
发布日期:2016-03-18
| 产品名称： | 定位手柄座 |
| 产品型号： | HY8312.4 |
| 产品材质： | 铸铁 |
| 表面处理： | 镀亮铬或喷砂 |

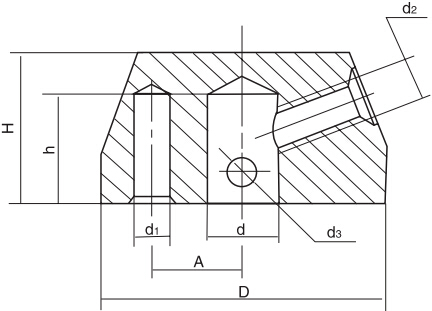

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||
| 铸铁 | D | H | A | d | h | d₁ | d₂ | d₃ |
| HY8312.4\12x50 | 50 | 26 | 16 | 12 | 18 | 6.7 | M8 | 5 |
| HY8312.4\16x60 | 60 | 32 | 20 | 16 | 21 | 8.5 | M10 | 5 |
| HY8312.4\18x70 | 70 | 32 | 25 | 18 | 21 | 8.5 | M10 | 6 |
| HY8312.4\22x80 | 80 | 36 | 30 | 22 | 21 | 8.5 | M12 | 6 |
装配类型：底部带平式盲孔，有侧销孔位，定位孔。
特殊要求说明：安装孔大小可按客户提供的图纸加工定制。
