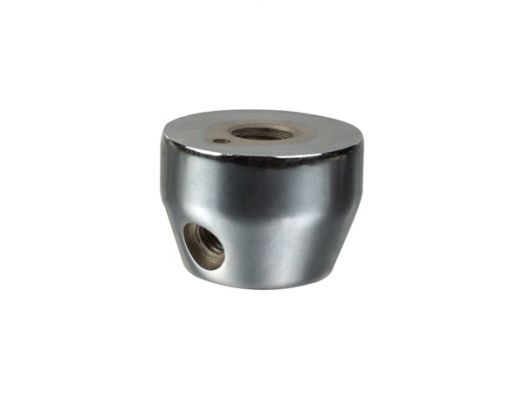

锁紧手柄座
发布日期:2016-03-18
| 产品名称： | 锁紧手柄座 |
| 产品型号： | HY8312.2 |
| 产品材质： | 铸铁 |
| 表面处理： | 镀亮铬或喷砂 |

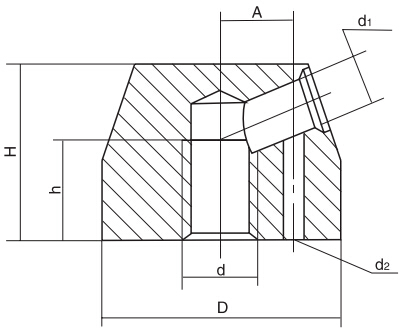

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| 铸铁 | D | H | A | d | h | d₁ | d₂ |
| HY8312.2\M12x40 | 40 | 28 | 12 | M12 | 16 | 8 | 3 |
| HY8312.2\M16x50 | 50 | 35 | 14 | M16 | 20 | 10 | 4 |
| HY8312.2\M24x70 | 70 | 50 | 22 | M24 | 32 | 12 | 5 |
装配类型：底部带螺纹盲孔;
特殊要求说明：安装孔大小可按客户提供的图纸加工定制。
