手柄座
发布日期:2016-03-18
| 产品名称： | 手柄座 |
| 产品型号： | HY8312.1 |
| 产品材质： | 铸铁 |
| 表面处理： | 镀亮铬或喷砂 |

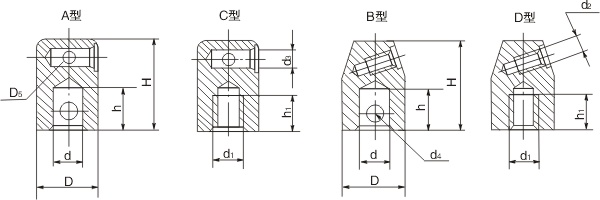

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||||||
| Type A\Type B | Type C\Type D | D | H | d | d₁ | d₂ | d₃ | d₄ | d₅ | h | h₁ |
| HY8312.1\12x25 | HY8312.1\M12x25 | 25 | 40 | 12 | M12 | M8 | 8 | 5 | 3 | 16 | 14 |
| HY8312.1\16x32 | HY8312.1\M16x32 | 32 | 50 | 16 | M16 | M10 | 10 | 6 | 3 | 20 | 18 |
| HY8312.1\20x40 | HY8312.1\M20x40 | 40 | 63 | 20 | M20 | M12 | 12 | 6 | 4 | 25 | 22 |
| HY8312.1\25x50 | HY8312.1\M24x50 | 50 | 76 | 25 | M24 | M16 | 1+ | 8 | 5 | 32 | 28 |
装配类型：A型B型底部带平式盲孔，有侧销孔位;；C型D型底部带螺纹盲孔；
特殊要求说明：安装孔大小可按客户提供的图纸加工定制。
