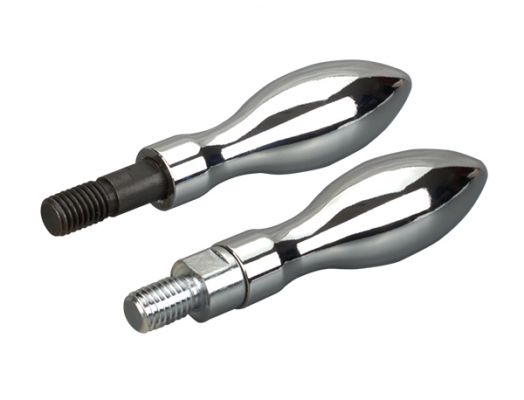

曲面转动手柄
发布日期:2016-03-14
| 产品名称： | 曲面转动手柄 |
| 产品型号： | HY8310.6 |
| 产品材质： | 钢 |
| 表面处理： | 镀亮铬或喷砂 |

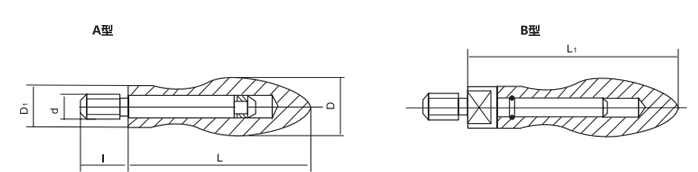

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 螺杆 | |||||
| Type A | Type B | L | L₁ | D | D₁ | d | I |
| HY8310.6\AM6x50 | - | 50 | - | 16 | 11 | M6 | 12 |
| HY8310.6\AM8x63 | HY8310.6\BM8x71 | 63 | 71 | 20 | 14 | M8 | 14 |
| HY8310.6\AM10x80 | HY8310.6\BM10x90 | 80 | 90 | 25 | 16 | M10 | 16 |
| HY8310.6\AM12x100 | HY8310.6\BM12x112 | 100 | 112 | 32 | 20 | M12 | 18 |
装配类型： A型为内旋紧，B型为外旋紧;
特殊要求说明：螺纹大小和手柄长度可按客户提供的图纸加工定制。
