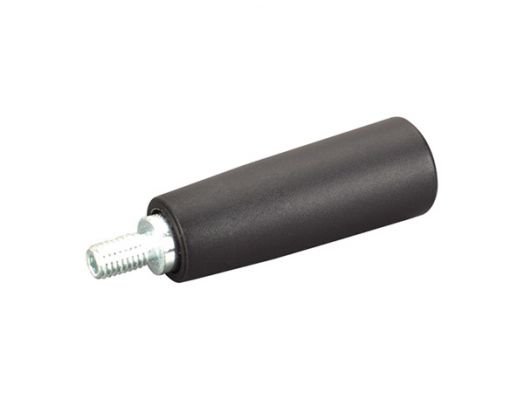

转动手柄
发布日期:2016-03-14
| 产品名称： | 转动手柄 |
| 产品型号： | HY8310.5-3 |
| 产品材质： | 塑 |
| 表面处理： | 黑色 |

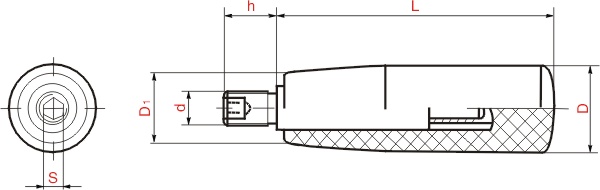

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 螺杆（mm） | ||||
| 塑 | L | D | D₁ | d | h | S |
| HY8310.5-3\M6x28 | 28 | 14 | 11 | M6 | 10 | 3 |
| HY8310.5-3\M6x40 | 40 | 18 | 15 | M6 | 13 | 3 |
| HY8310.5-3\M6x50 | 50 | 21 | 17 | M6 | 13 | 3 |
| HY8310.5-3\M8x65 | 65 | 23 | 19 | M8 | 15 | 4 |
| HY8310.5-3\M10x80 | 80 | 26 | 21 | M610 | 16 | 5 |
装配类型：螺纹末端有六角承口的镀锌钢栓；
特殊要求说明：螺纹大小和手柄长度可按客户提供的图纸加工定制。
