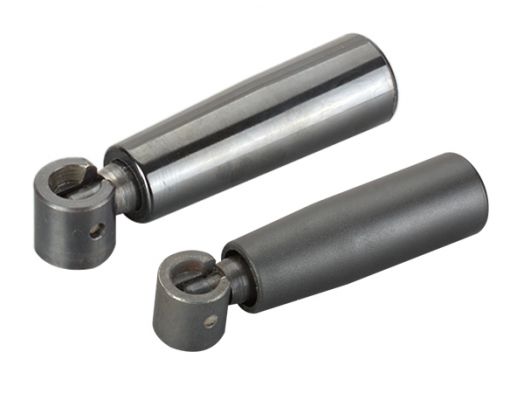

可折手柄
发布日期:2016-03-14
| 产品名称： | 可折手柄 |
| 产品型号： | HY8310.11 |
| 产品材质： | 胶木，钢 |
| 表面处理： | 钢（发黑处理） |

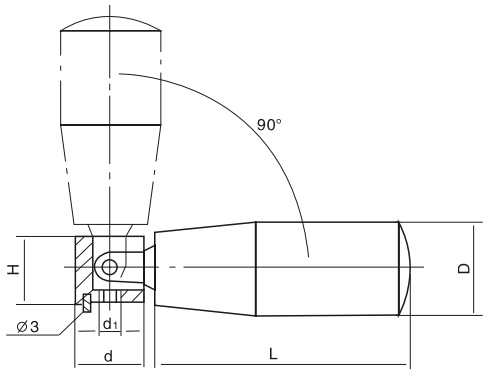

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| 胶木 | 钢 | 塑 | L | D | d | d₁ | H |
| HY8310.11\A16x50 | HY8310.11\B16x50 | HY8310.11\C16x50 | 50 | 21 | 16 | M4 | 15 |
| HY8310.11\A20x63 | HY8310.11\B20x63 | HY8310.11\C20x63 | 65 | 23 | 20 | M6 | 20 |
| HY8310.11\A20x80 | HY8310.11\B20x80 | HY8310.11\C20x80 | 80 | 26 | 20 | M6 | 20 |
装配类型： A型手柄套材质为胶木，B型手柄套材质为钢，C型手柄套材质为塑；
特殊要求说明：手柄材质、表面处理和手柄长度可按客户提供的图纸加工定制。
