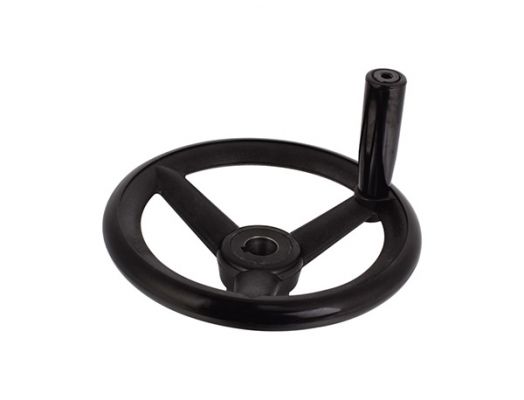

圆轮缘手轮
发布日期:2016-03-22
| 产品名称： | 圆轮缘手轮 |
| 产品型号： | HY8313.5-2 |
| 产品材质： | 增强尼龙 |
| 表面处理： | 黑色 |

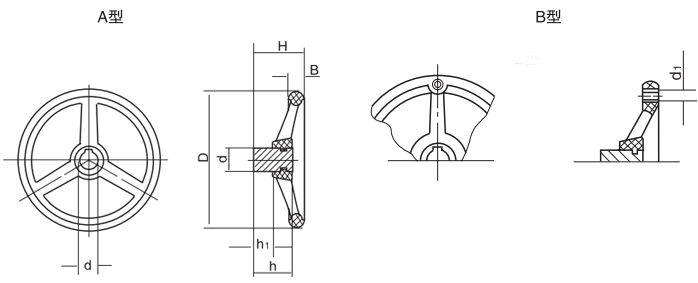

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||
| Type A | Type B | D | H | B | d | h | h₁ | d₁ |
| HY8313.5-2\A18x80 | HY8313.5-2\B18x80 | 80 | 38 | 14 | 18 | 25 | 10 | M6 |
| HY8313.5-2\A20x100 | HY8313.5-2\B20x100 | 100 | 42 | 15 | 20 | 26 | 8 | M8 |
| HY8313.5-2\A28x125 | HY8313.5-2\B28x125 | 125 | 51 | 16 | 28 | 33 | 15 | M8 |
| HY8313.5-2\A36x160 | HY8313.5-2\B36x160 | 160 | 59 | 18 | 36 | 37 | 15 | M10 |
| HY8313.5-2\A40x200 | HY8313.5-2\B40x200 | 200 | 66 | 20 | 40 | 39 | 15 | M10 |
装配类型：A型不带手柄，无手柄孔；B型带手柄，有手柄孔。中心为黑色实心钢制轮毂。
特殊要求说明：中心孔大小、键槽大小可按客户要求加工定制。
