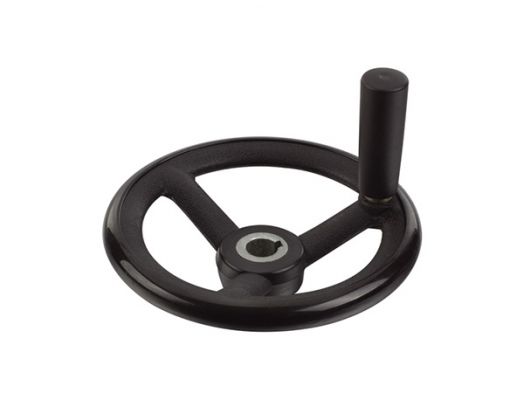

圆轮缘手轮
发布日期:2016-03-22
| 产品名称： | 圆轮缘手轮 |
| 产品型号： | HY8313.5-1 |
| 产品材质： | 增强尼龙 |
| 表面处理： | 黑色 |

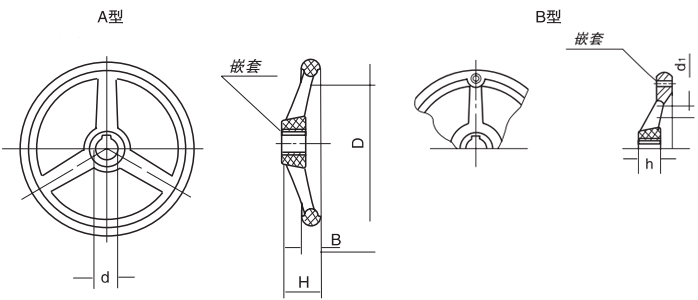

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| Type A | Type B | D | H | B | d | h | d₁ |
| HY8313.5-1\A12x100 | HY8313.5-1\B12x100 | 100 | 40 | 15 | 12 | 18 | M6 |
| HY8313.5-1\A12x125 | HY8313.5-1\B12x125 | 125 | 42 | 16 | 12 | 18 | M8 |
| HY8313.5-1\A16x160 | HY8313.5-1\B16x160 | 160 | 50 | 18 | 16 | 20 | M10 |
| HY8313.5-1\A18x200 | HY8313.5-1\B18x200 | 200 | 57 | 20 | 18 | 27 | M10 |
装配类型：A型不带手柄，无手柄孔；B型带手柄，有手柄孔。键槽按GB1095-79规定。
特殊要求说明：中心孔大小、键槽大小可按客户的要求加工定制。
