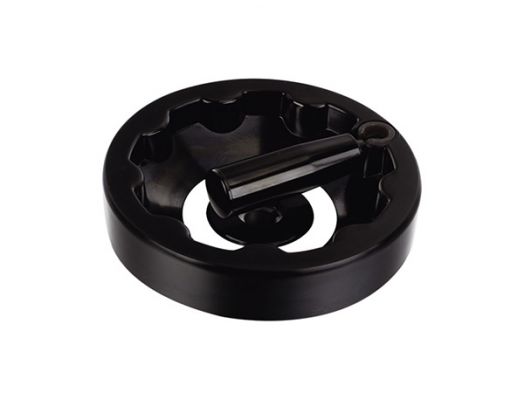

内波纹手轮
发布日期:2016-03-22
| 产品名称： | 内波纹手轮 |
| 产品型号： | HY8313.7 |
| 产品材质： | 胶木 |
| 表面处理： | 黑色 |
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| 增强尼龙 | D | D₁ | H | B | L | d | h |
| HY8313.7\12x100 | 100 | 21 | 41 | 26 | 50 | 12 | 18 |
| HY8313.7\12x125 | 125 | 21 | 44 | 30 | 63 | 12 | 18 |
| HY8313.7\16x160 | 160 | 23 | 54 | 32 | 80 | 16 | 20 |
| HY8313.7\18x200 | 200 | 26 | 56 | 34 | 80 | 18 | 25 |
| HY8313.7\22(25)x250 | 250 | 31 | 68 | 36 | 100 | 22（25） | 30 |
装配类型：键槽按GB1095-79规定。
特殊要求说明：中心孔大小及键槽大小可按客户要求加工定制。
