三辐手轮
发布日期:2016-03-22
| 产品名称： | 三辐手轮 |
| 产品型号： | HY8313.3 |
| 产品材质： | 铸铁 |
| 表面处理： | 镀铬或喷砂 |

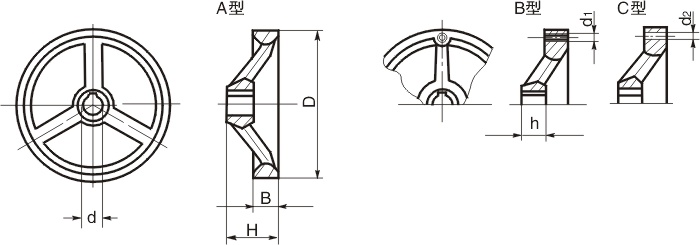

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| Type A\Type B\Type C | D | H | B | d | h | d₁ | d₂ |
| HY8313.3\12x100 | 100 | 32 | 14 | 12 | 18 | M6 | 6 |
| HY8313.3\12x125 | 125 | 36 | 16 | 12 | 18 | M8 | 8 |
| HY8313.3\16x160 | 160 | 40 | 18 | 16 | 20 | M10 | 10 |
| HY8313.3\18x200 | 200 | 45 | 20 | 18 | 25 | M10 | 10 |
| HY8313.3\22(25)x250 | 250 | 50 | 22 | 22、25 | 28 | M12 | 12 |
| HY8313.3\25(28)x320 | 320 | 55 | 24 | 25、28 | 32 | M12 | 12 |
| HY8313.3\30(40)x500 | 500 | 90 | 35 | 30、40 | 52 | ||
装配类型：A型不带手柄，无手柄孔；B型带手柄，有手柄螺纹孔；C型有手柄光孔。键槽按GB1095-79规定。
特殊要求说明：中心孔大小、键槽大小及手轮表面处理可按客户提供的图纸加工定制。
