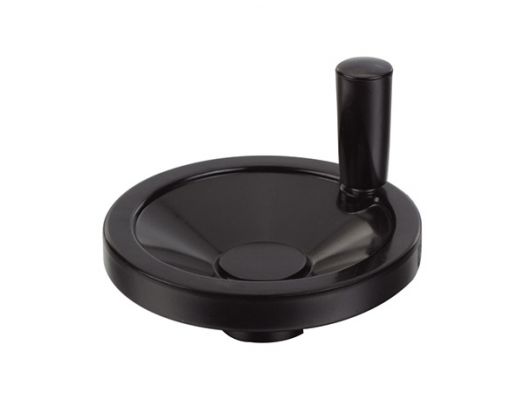

小手轮
发布日期:2016-03-22
| 产品名称： | 小手轮 |
| 产品型号： | HY8313.2 |
| 产品材质： | 胶木 |
| 表面处理： | 黑色 |

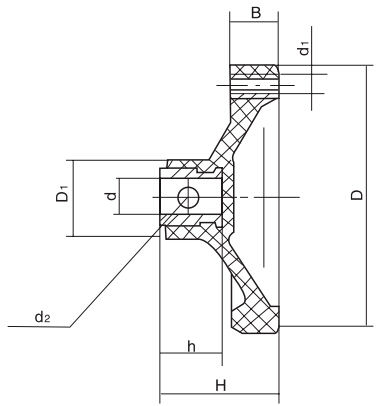

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||
| 胶木 | D | H | B | D₁ | d | h | d₁ | d₂ |
| HY8313.2\10x80 | 80 | 32 | 12 | 22 | 10 | 16 | M5 | 3 |
| HY8313.2\12x100 | 100 | 36 | 14 | 28 | 12 | 18 | M6 | 4 |
| HY8313.2\12x125 | 125 | 40 | 16 | 28 | 12 | 18 | M8 | 4 |
装配类型：平式盲孔嵌套带侧销孔。
特殊要求说明：安装孔大小可按客户要求加工定制。
