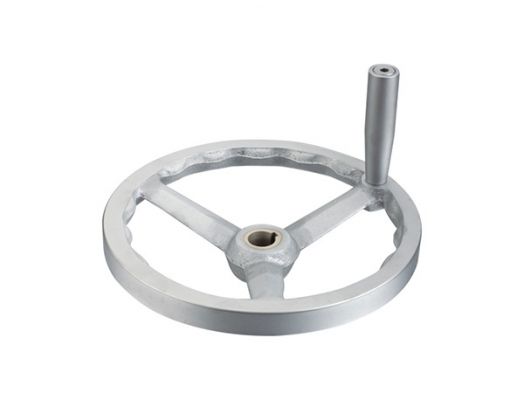

波纹手轮
发布日期:2016-03-22
| 产品名称： | 波纹手轮 |
| 产品型号： | HY8313.4 |
| 产品材质： | 铸铁 |
| 表面处理： | 镀铬或喷砂 |
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| Type A | Type B | D | H | B | d | h | d₁ |
| HY8313.4\A18x200 | HY8313.4\B18x200 | 200 | 45 | 20 | 18 | 25 | M10 |
| HY8313.4\A22(25)x250 | HY8313.4\B22(25)x250 | 250 | 50 | 22 | 22、25 | 28 | M12 |
| HY8313.4\A25(28)x320 | HY8313.4\B25(28)x320 | 320 | 55 | 24 | 25、28 | 32 | M12 |
| HY8313.4\A28(30)x400 | HY8313.4\B28(30)x400 | 400 | 65 | 26 | 28、30 | 40 | M16 |
装配类型：A型不带手柄，无手柄孔；B型带手柄，有手柄孔。 键槽按GB1095-79规定。
特殊要求说明：中心孔大小、键槽大小及手轮表面处理可按客户提供的图纸加工定制。
