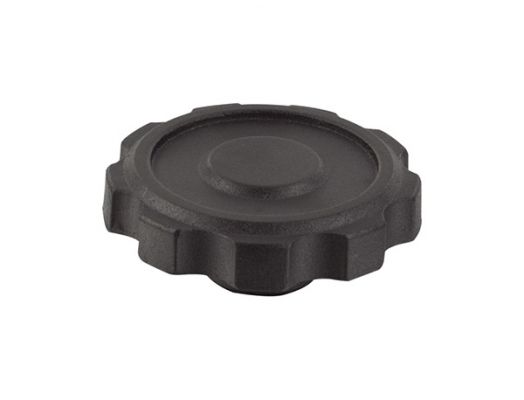

小波纹手轮
发布日期:2016-03-22
| 产品名称： | 小波纹手轮 |
| 产品型号： | HY8313.1 |
| 产品材质： | 铝合金 / 胶木 |
| 表面处理： | 黑色 |
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| 铝合金 | 胶木 | D | H | D₁ | d | h | d₁ |
| HY8313.1\A8x63 | HY8313.1\B8x63 | 63 | 20 | 18 | 8 | 14 | 3 |
| HY8313.1\A10x80 | HY8313.1\B10x80 | 80 | 24 | 22 | 10 | 16 | 3 |
| HY8313.1\A12x100 | HY8313.1\B12x100 | 100 | 28 | 28 | 12 | 18 | 4 |
装配类型：A型材质为铝合金；B型材质为胶木，平式盲孔嵌套带侧销孔。
特殊要求说明：安装孔大小及铝手轮表面处理可按客户要求加工定制。
