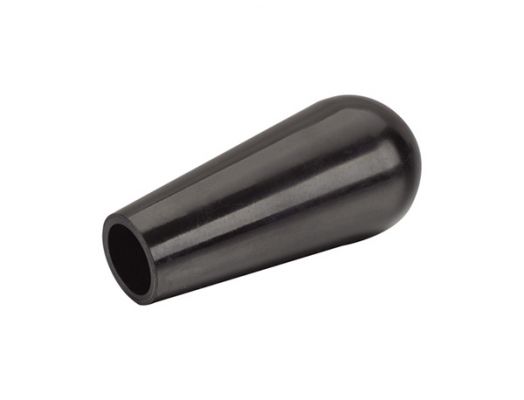

椭圆长手柄套
发布日期:2016-03-18
| 产品名称： | 椭圆长手柄套 |
| 产品型号： | HY8311.24 |
| 产品材质： | 胶木 |
| 表面处理： | 黑色 |

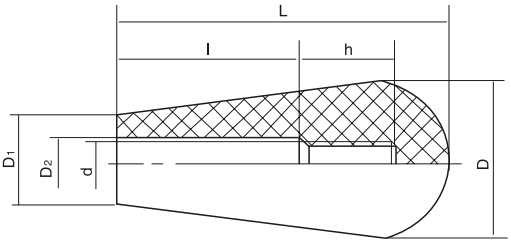

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| 胶木 | L | D | D₁ | D₂ | d | I | h |
| HY8311.24\M8x58 | 58 | 25 | 16 | 11 | M8 | 35 | 19 |
| HY8311.24\M10x70 | 70 | 30 | 18 | 13 | M10 | 42 | 23 |
| HY8311.24\M12x81 | 81 | 35 | 22 | 17 | M12 | 48 | 28 |
装配类型：带螺纹盲孔;
特殊要求说明：螺纹孔大小可按客户提供的图纸加工定制。
