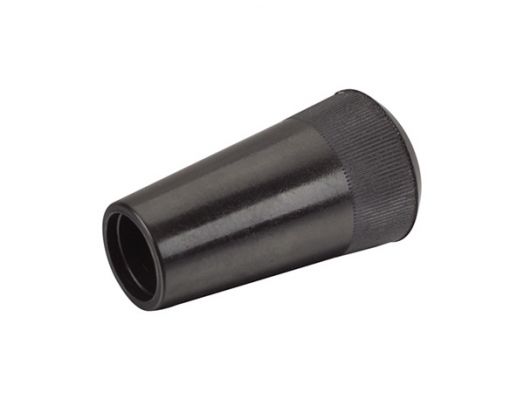

滚花长手柄套
发布日期:2016-03-18
| 产品名称： | 滚花长手柄套 |
| 产品型号： | HY8311.23 |
| 产品材质： | 塑 |
| 表面处理： | 黑色 |

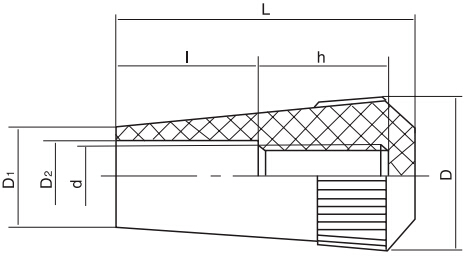

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| 塑 | L | D | D₁ | D₂ | d | I | h |
| HY8311.23\M8x42 | 42 | 22 | 15 | 10.5 | M8 | 20 | 19 |
| HY8311.23\M10x50 | 50 | 25 | 17 | 12.5 | M10 | 24 | 23 |
| HY8311.23\M12x60 | 60 | 32 | 22 | 17 | M12 | 28 | 28 |
装配类型：带螺纹盲孔。
特殊要求说明：螺纹孔大小可按客户提供的图纸加工定制。
