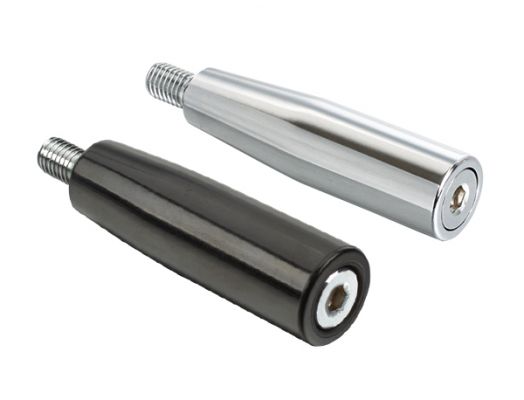

转动长手柄
发布日期:2016-03-11
| 产品名称： | 转动长手柄 |
| 产品型号： | HY8310.4-1 |
| 产品材质： | 钢、胶木 |
| 表面处理： | 钢（镀铬或喷砂） |

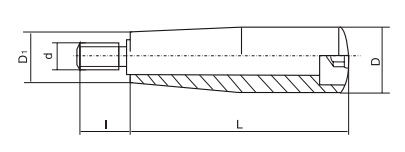

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 螺杆 | ||||
| 钢 | 胶木 | L | D | D₁ | d | l |
| HY8310.4-1\AM6x50 | HY8310.4-1\BM6x50 | 50 | 16 | 12 | M6 | 12 |
| HY8310.4-1\AM8x63 | HY8310.4-1\BM8x63 | 63 | 18 | 14 | M8 | 14 |
| HY8310.4-1\AM10x80 | HY8310.4-1\BM10x80 | 80 | 22 | 16 | M10 | 16 |
| HY8310.4-1\AM12x100 | HY8310.4-1\BM12x100 | 100 | 25 | 18 | M12 | 18 |
装配类型： A型手柄套材质为钢，B型手柄套材质为胶木；
特殊要求说明：螺纹大小和手柄长度可按客户提供的图纸加工定制。
