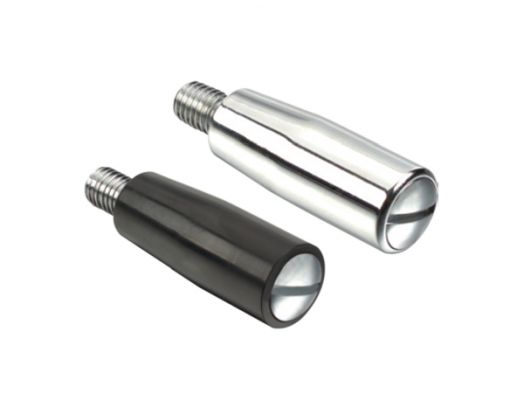

转动小手柄
发布日期:2016-03-11
| 产品名称： | 转动小手柄 |
| 产品型号： | HY8310.4 |
| 产品材质： | 钢、胶木 |
| 表面处理： | 钢（镀铬或喷砂） |
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 螺杆 | ||||
| 钢 | 胶木 | L | D | D₁ | d | l |
| HY8310.4\AM5x25 | HY8310.4\BM5x25 | 25 | 12 | 10 | M5 | 10 |
| HY8310.4\AM6x32 | HY8310.4\BM6x32 | 32 | 14 | 12 | M6 | 12 |
| HY8310.4\AM8x40(50) | HY8310.4\BM8x40(50) | 40/50 | 16 | 14 | M8 | 14 |
| HY8310.4\AM10x50 | HY8310.4\BM10x50 | 50 | 20 | 16 | M10 | 16 |
| HY8310.4\AM12x63 | HY8310.4\BM12x63 | 63 | 25 | 18 | M12 | 18 |
装配类型： A型手柄套材质为钢，B型手柄套材质为胶木；
特殊要求说明：螺纹大小和手柄长度可按客户提供的图纸加工定制。
