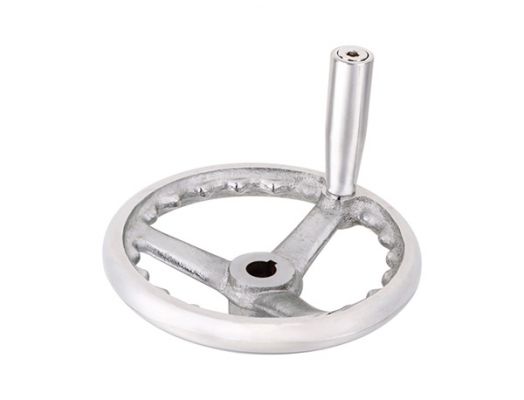

波纹圆轮缘手轮
发布日期:2016-03-24
| 产品名称： | 波纹圆轮缘手轮 |
| 产品型号： | HY8313.28 |
| 产品材质： | 铸铁 |
| 表面处理： | 镀铬或喷砂 |

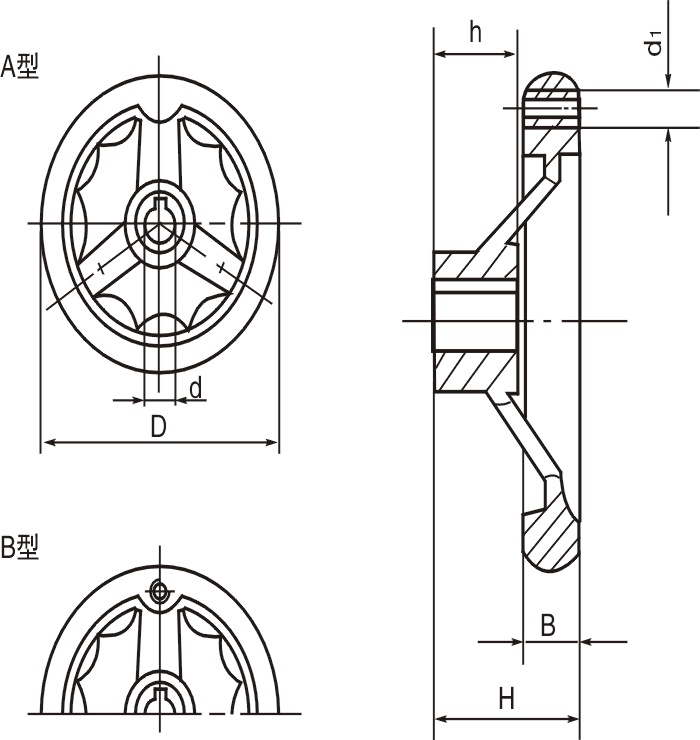

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| Type A | Type B | D | H | B | d | h | d₁ |
| HY8313.28\A10x117 | HY8313.28\B10x117 | 117 | 43 | 16 | 10 | 21.5 | M8 |
| HY8313.28\A12x146 | HY8313.28\B12x146 | 146 | 50 | 19 | 12 | 25 | M8 |
| HY8313.28\A16x192 | HY8313.28\B16x192 | 192 | 60 | 19.5 | 16 | 25 | M10 |
| HY8313.28\A16x160 | HY8313.28\B16x160 | 160 | 50 | 18 | 16 | 20 | M10 |
| HY8313.28\A18x200 | HY8313.28\B18x200 | 200 | 46 | 20 | 18 | 25 | M10 |
装配类型：A型不带手柄，无手柄孔；B型带手柄，有手柄螺纹孔。键槽按GB1095-79规定。
特殊要求说明：中心孔大小、键槽大小及手轮表面处理可按客户提供的图纸加工定制。
