圆轮缘宽幅手轮

发布日期:2016-03-24

圆轮缘宽幅手轮

产品名称：	圆轮缘宽幅手轮
产品型号：	HY8313.27
产品材质：	铸铁
表面处理：	镀铬或喷砂

结构图

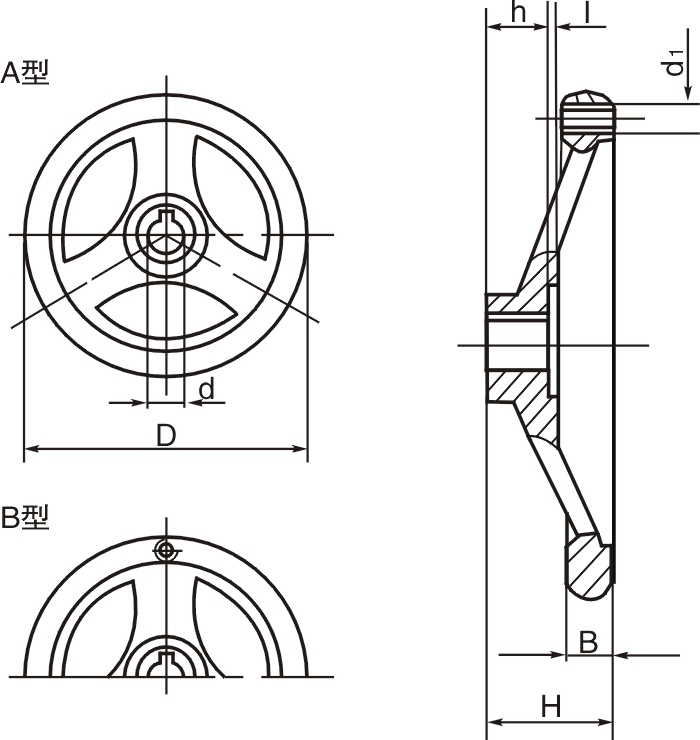

HY8313.27圆轮缘宽幅手轮结构图

参数尺寸

产品编号		主要尺寸（mm）			安装孔
Type A	Type B	D	H	B	d	h	d₁
HY8313.27\A(10~18)x215	HY8313.27\B(10~18)x215	215	50	18	10~18	29	M10

注：键槽按 GB1095-79 规定。
