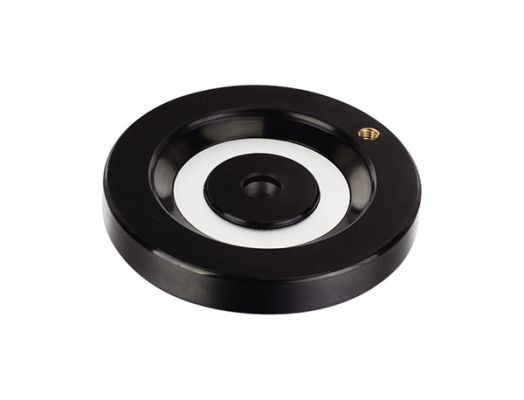

背面波纹手轮
发布日期:2016-03-23
| 产品名称： | 背面波纹手轮 |
| 产品型号： | HY8313.8-1 |
| 产品材质： | 胶木 |
| 表面处理： | 黑色 |

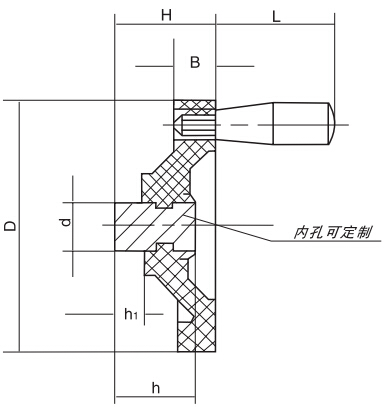

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||
| Type A | Type B | D | H | B | L | d | h | h₁ |
| HY8313.8-1\A28x100 | HY8313.8-1\B28x100 | 100 | 43 | 15 | 50 | 28 | 37 | 15 |
| HY8313.8-1\A32x125 | HY8313.8-1\B32x125 | 125 | 45 | 18 | 63 | 32 | 40 | 15 |
| HY8313.8-1\A36x160 | HY8313.8-1\B36x160 | 160 | 48 | 20 | 80 | 36 | 40 | 15 |
| HY8313.8-1\A40x200 | HY8313.8-1\B40x200 | 200 | 58 | 20 | 80 | 40 | 43 | 15 |
装配类型：A型不带手柄，无手柄孔；B型带手柄，有手柄孔。黑色实心钢制轮毂。
特殊要求说明：中心孔大小及键槽大小可按客户要求加工定制。
