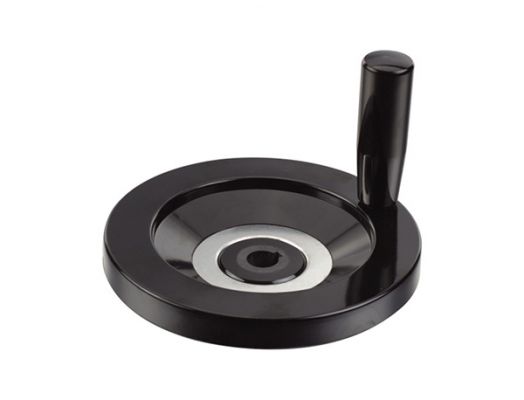

背面波纹手轮
发布日期:2016-03-23
| 产品名称： | 背面波纹手轮 |
| 产品型号： | HY8313.8 |
| 产品材质： | 胶木 |
| 表面处理： | 黑色 |

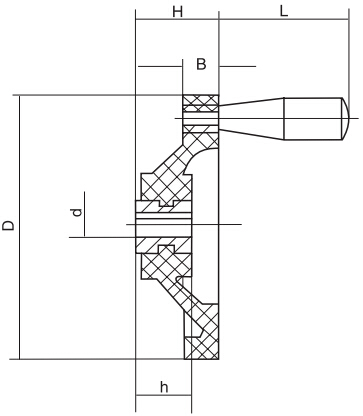

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||
| Type A | Type B | D | H | B | L | d | h |
| HY8313.8\A10x80 | HY8313.8\B10x80 | 80 | 22 | 12 | 50 | 10 | 16 |
| HY8313.8\A12x100 | HY8313.8\B12x100 | 100 | 28 | 14 | 50 | 12 | 16 |
| HY8313.8\A12x125 | HY8313.8\B12x125 | 125 | 32 | 16 | 63 | 12 | 18 |
| HY8313.8\A16x160 | HY8313.8\B16x160 | 160 | 38 | 18 | 80 | 16 | 20 |
| HY8313.8\A18x180 | HY8313.8\B18x180 | 180 | 44 | 20 | 80 | 18 | 25 |
| HY8313.8\A18x200 | HY8313.8\B18x200 | 200 | 44 | 20 | 80 | 18 | 25 |
| HY8313.8\A22(25)x250 | HY8313.8\B22(25)x250 | 250 | 52 | 25 | 100 | 22（25） | 28 |
装配类型：A型不带手柄，无手柄孔；B型带手柄，有手柄孔。 键槽按GB1095-79规定。
特殊要求说明：中心孔大小及键槽大小可按客户要求加工定制。
