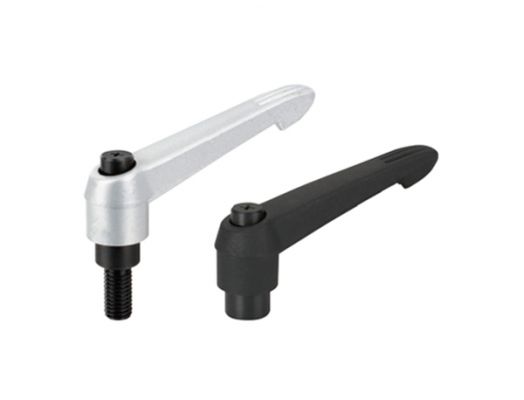

可调位紧定手柄
发布日期:2016-03-21
| 产品名称： | 可调位紧定手柄 |
| 产品型号： | HY8310.12-4 |
| 产品材质： | （手柄体）锌合金、（螺杆）钢 |
| 表面处理： | （手柄体）黑色、红色、橘色或银色 |

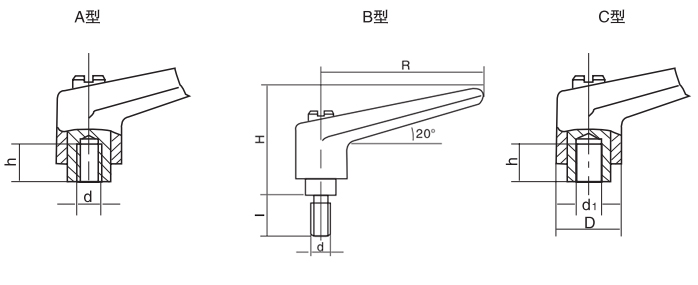

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | 螺杆 | ||||||
| Type A | Type B | Type C | R | H | D | d | d₁ | h | I |
| HY8310.12-4\AM5x50 | HY8310.12-4\BM5x50xI | HY8310.12-4\C5x50 | 50 | 34 | 15 | M5 | 5 | 8 | 16、20、25、32、40 |
| HY8310.12-4\AM6x50 | HY8310.12-4\BM6x50xI | HY8310.12-4\C6x50 | 50 | 34 | 15 | M6 | 6 | 8 | 16、20、25、32、40 |
| HY8310.12-4\AM8x63 | HY8310.12-4\BM8x63xI | HY8310.12-4\C8x63 | 63 | 45 | 18 | M8 | 8 | 10 | 20、25、32、40、50 |
| HY8310.12-4\AM10x80 | HY8310.12-4\BM10x80xI | HY8310.12-4\C10x80 | 80 | 58 | 22 | M10 | 10 | 12 | 20、25、32、40、50 |
| HY8310.12-4\AM12x95 | HY8310.12-4\BM12x95xI | HY8310.12-4\C12x95 | 95 | 59 | 25 | M12 | 12 | 15 | 25、32、40、50、63 |
