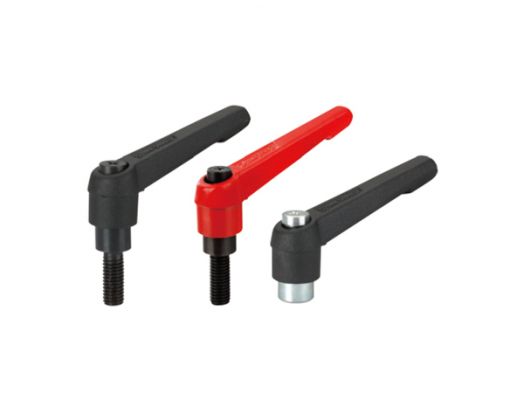

可调位紧定手柄
发布日期:2016-03-21
| 产品名称： | 可调位紧定手柄 |
| 产品型号： | HY8310.12-2 |
| 产品材质： | （手柄体）锌合金、（螺杆）钢 |
| 表面处理： | （手柄体）黑色、红色、橘色或银色 |

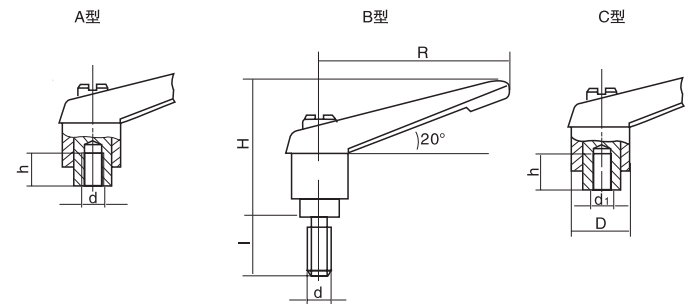

结构图
参数尺寸
| 产品编号 | 主要尺寸 | 安装孔 | 螺杆 | ||||||
| Type A | Type B | Type C | R | H | D | d | d₁ | h | I |
| HY8310.12-2\AM5x50 | HY8310.12-2\BM5x50xI | HY8310.12-2\C5x50 | 50 | 34 | 15 | M5 | 5 | 8 | 16、20、25、32、40 |
| HY8310.12-2\AM6x50 | HY8310.12-2\BM6x50xI | HY8310.12-2\C6x50 | 50 | 34 | 15 | M6 | 6 | 8 | 16、20、25、32、40 |
| HY8310.12-2\AM8x63 | HY8310.12-2\BM8x63xI | HY8310.12-2\C8x63 | 63 | 45 | 18 | M8 | 8 | 10 | 20、25、32、40、50 |
| HY8310.12-2\AM10x80 | HY8310.12-2\BM10x80xI | HY8310.12-2\C10x80 | 80 | 58 | 22 | M10 | 10 | 12 | 20、25、32、40、50、60 |
| HY8310.12-2\AM12x95 | HY8310.12-2\BM12x95xI | HY8310.12-2\C12x95 | 95 | 66 | 25 | M12 | 12 | 15 | 25、32、40、50、63 |
| HY8310.12-2\AM16x114 | HY8310.12-2\BM16x114xI | HY8310.12-2\C16x114 | 114 | 78 | 32 | M16 | 16 | 18 | 40、50、63 |
