手柄杆

发布日期:2016-03-18

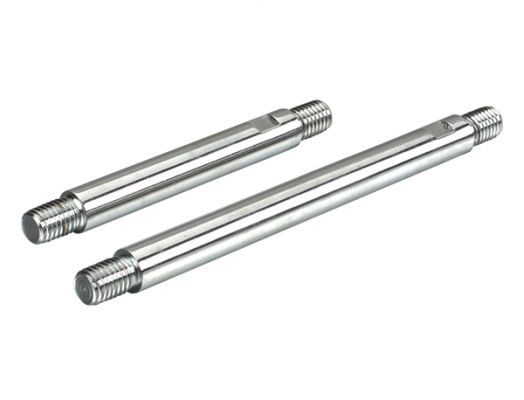

手柄杆

产品名称：	手柄杆
产品型号：	HY8311.6
产品材质：	钢
表面处理：	镀铬或喷砂

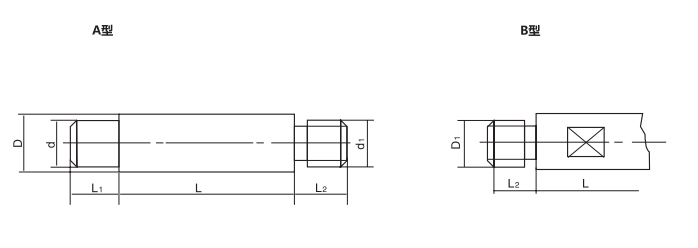

结构图

手柄杆结构图

参数尺寸

产品编号		主要尺寸（mm）
Type A	Type B	d	d ₁	L	L₁	L₂	D
HY8311.6\A5xLxL₁	HY8311.6\BM5xLxL₂	5	M5	12、16、20、25、32 40、50、63、80、100	6、8、10	8	6
HY8311.6\A6xLxL₁	HY8311.6\BM6xLxL₂	6	M6	12、16、20、25、32 40、50、63、80、100	8、10、12	10	8
HY8311.6\A8xLxL₁	HY8311.6\BM8xLxL₂	8	M8	20、25、32、40、50、63 80、100、125、160、200	10、12、16	12	10
HY8311.6\A10xLxL₁	HY8311.6\BM10xLxL₂	10	M10	20、25、32、40、50、63 80、100、125、160、200	12、16、20	14	12
HY8311.6\A12xLxL₁	HY8311.6\BM12xLxL₂	12	M12	25、32、40、50、63、80、100、125 160、200、250、320、400、500、630	16、20、25	16	16
HY8311.6\A16xLxL₁	HY8311.6\BM16xLxL₂	16	M16	25、32、40、50、63、80、100、125 160、200、250、320、400、500、630	20、25、32	20	20

装配类型：A型为一头无螺纹，另一头带螺纹，B型为两头都带螺纹。

特殊要求说明：螺纹大小和手柄长度可按客户提供的图纸加工定制。
