椭圆手柄套
发布日期:2016-03-17
| 产品名称： | 椭圆手柄套 |
| 产品型号： | HY8311.4 |
| 产品材质： | 胶木、钢 |
| 表面处理： | 黑色 |

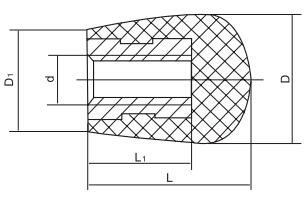

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||
| 胶木 | L | D | D₁ | d | L1 |
| HY8311.4\M6x20 | 20 | 17 | 14 | M6 | 14 |
| HY8311.4\M8x25 | 25 | 20 | 16 | M8 | 16 |
| HY8311.4\M10x32 | 32 | 25 | 20 | M10 | 20 |
| HY8311.4\M12x40 | 40 | 32 | 25 | M12 | 25 |
装配类型：带螺纹盲孔的钢制嵌件;
特殊要求说明：螺纹孔大小可按客户提供的图纸加工定制。
