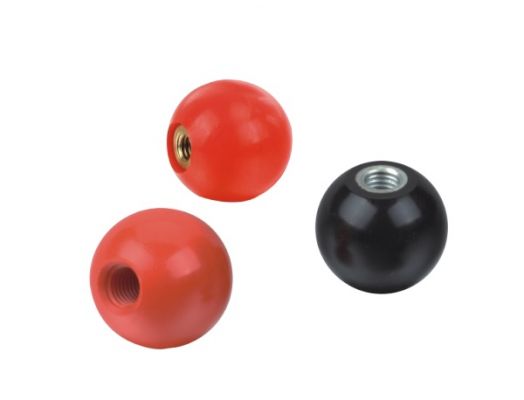

手柄球
发布日期:2016-03-14
| 产品名称： | 手柄球 |
| 产品型号： | HY8311.1 |
| 产品材质： | 胶木，钢/铜 |
| 表面处理： | 黑色、红色 |
结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||
| Type A( 黑/红) | Type B( 黑/红) | D | H | d | I |
| HY8311.1\AM5x2 | HY8311.1\BM5x20 | 20 | 18 | M5 | 12 |
| HY8311.1\AM6x20(25) | HY8311.1\BM6x20(25) | 20、25 | 18 | M6 | 14 |
| HY8311.1\AM8x25(32) | HY8311.1\BM8x25(32) | 25、32 | 22.5 | M8 | 16 |
| HY8311.1\AM10x32(40) | HY8311.1\BM10x32(40) | 32、40 | 29 | M10 | 20 |
| HY8311.1\AM12x40(50) | HY8311.1\BM12x40(50) | 40、50 | 36 | M12 | 25 |
| HY8311.1\AM16x50 | HY8311.1\BM16x50 | 50 | 45 | M16 | 30 |
装配类型：A型无嵌件，B型带嵌件，标准嵌件为钢镀锌或镀铜。
特殊要求说明：铜嵌件、螺纹孔大小及手柄球外径大小可按客户提供的图纸加工定制。
