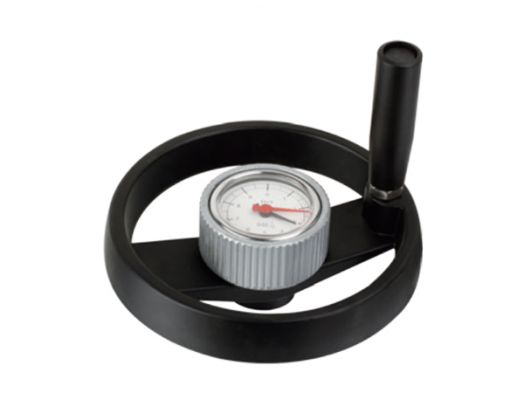

双辐表盘手轮
发布日期:2016-03-31
| 产品名称： | 双辐表盘手轮 |
| 产品型号： | TBL-4 |
| 产品材质： | （手轮）铝合金 |
| 表面处理： | （手轮）黑色 |

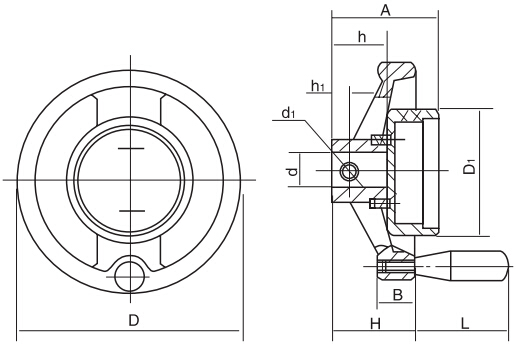

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 刻度盘 | 比率 | ||||||||
| D | D₁ | A | H | B | h | L | d | d₁ | h₁ | i | |
| TBL-4\16x160xi | 160 | 62 | 55 | 48 | 25 | 24 | 80 | 16 | M6 | 10 | 4、6、8、10、12、15、18、20、24、25、30、40、50、80、100 |
| TBL-4\18x200xi | 200 | 93 | 62 | 52 | 28 | 29 | 80 | 18 | M6 | 10 | |
