波纹表盘手轮

发布日期:2016-03-31

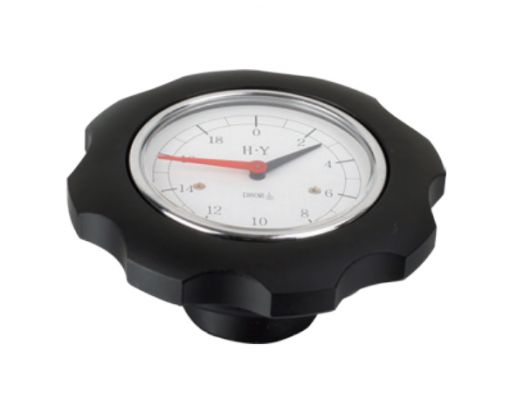

波纹表盘手轮

产品名称：	波纹表盘手轮
产品型号：	TBL-2
产品材质：	（手轮）铝合金
表面处理：	（手轮）黑色

结构图

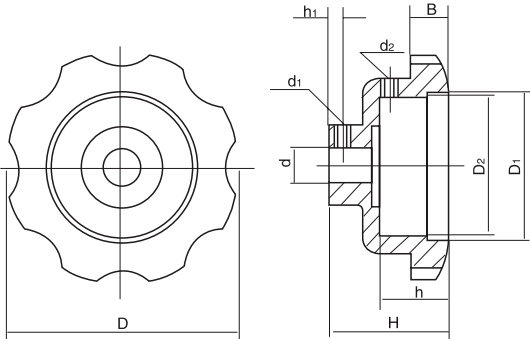

TBL-2波纹表盘手轮结构图

参数尺寸

产品编号	主要尺寸（mm）							刻度盘			比率
	D	D₁	D₂	H	B	h	h₁	d	d₁	d₂	i
TBL-2\10x85xii	85	56	54.5	50	14	27.5	8	10	M6	M5	4、6、8、10、12、15、18、20、24、25、30、40、50、80、100
TBL-2\12x125xi	125	86	84.5	58	16	27.5	8	12	M8	M5	4、6、8、10、12、15、18、20、24、25、30、40、50、80、100
