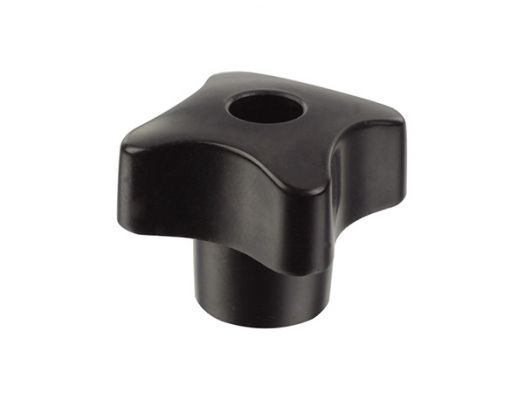

通孔十字把手
发布日期:2016-03-25
| 产品名称： | 通孔十字把手 |
| 产品型号： | HY8314.3-1 |
| 产品材质： | （把手）胶木、（嵌件）钢 |
| 表面处理： | （把手）黑色、（嵌件）镀锌或发黑处理 |

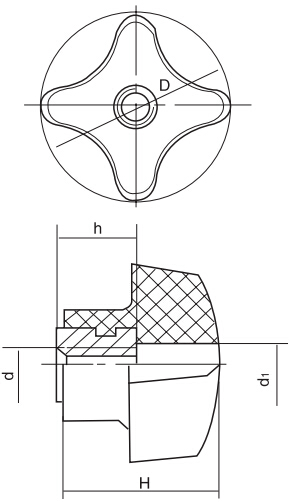

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||
| 胶木 | D | H | d | d₁ | h |
| HY8314.3-1\M6x32 | 32 | 25 | M6 | 8 | 12 |
| HY8314.3-1\M8x40 | 40 | 30 | M8 | 10 | 16 |
| HY8314.3-1\M10x50 | 50 | 38 | M10 | 12 | 20 |
| HY8314.3-1\M12x63 | 63 | 45 | M12 | 14 | 25 |
