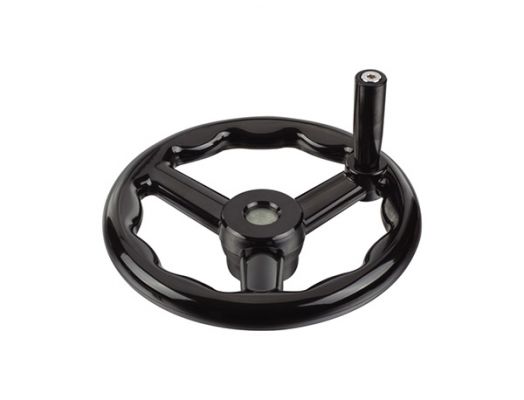

波纹圆轮缘手轮
发布日期:2016-03-24
| 产品名称： | 波纹圆轮缘手轮 |
| 产品型号： | HY8313.36 |
| 产品材质： | （手轮）胶木，（轮毂）钢 |
| 表面处理： | 黑色 |

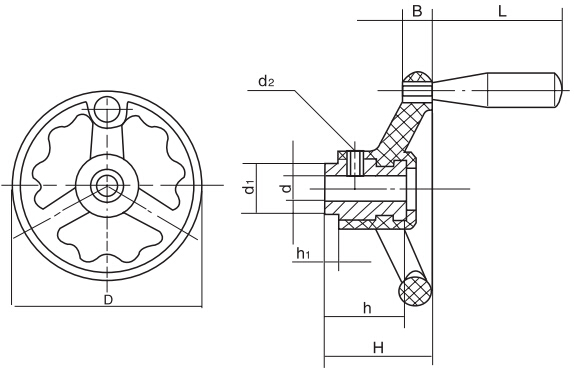

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||||
| 胶木 | 铝合金 | D | H | B | L | d | h | h₁ | d₁ | d₂ |
| HY8313.36\A15x250 | - | 250 | 69 | 30 | 80 | 15 | 50 | 4 | 25 | M8 |
| - | HY8313.36\B18x250 | 250 | 48 | 28 | 80 | 18 | 35 | 4 | 25 | M8 |
注：主要应用于凹版印刷机
