背面波纹手轮

发布日期:2016-03-24

背面波纹手轮

产品名称：	背面波纹手轮
产品型号：	HY8313.32
产品材质：	胶木
表面处理：	黑色

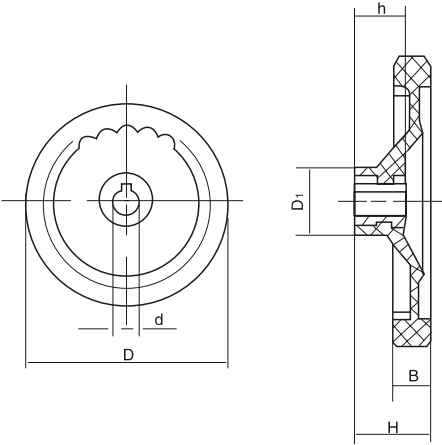

HY8313.32背面波纹手轮结构图

参数尺寸

产品编号	主要尺寸（mm）				安装孔
胶木	D	H	B	D₁	d	h	注
HY8313.32\25x220	220	50	24	50	25	36
HY8313.32\50x220	220	50	24	78	50	32	盲孔无键槽

注：键槽按 GB1095-79 规定
