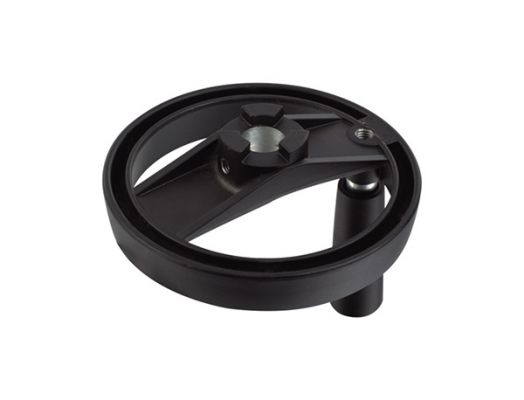

离合齿双辐条手轮
发布日期:2016-03-24
| 产品名称： | 离合齿双辐条手轮 |
| 产品型号： | HY8313.23 |
| 产品材质： | 铝合金 |
| 表面处理： | 黑色 |

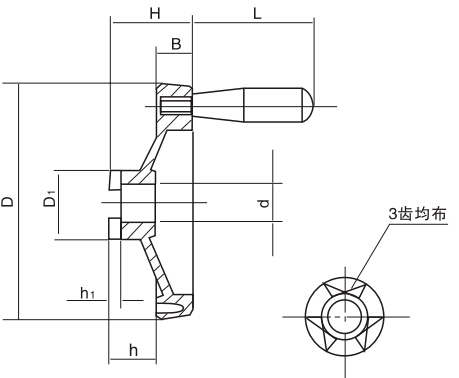

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||
| Type A | D | H | B | L | d | D₁ | h | h₁ |
| HY8313.23\17x125 | 125 | 43 | 20 | 63 | 17 | 35 | 23 | 5 |
| HY8313.23\16(20)x160 | 160 | 50 | 22 | 80 | 16、20 | 40 | 26 | 6 |
| HY8313.23\22x200 | 200 | 58 | 25 | 80 | 22 | 45 | 32 | 7 |
