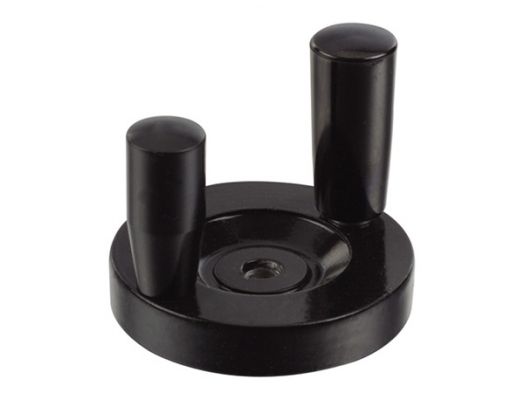

双柄手轮
发布日期:2016-03-24
| 产品名称： | 双柄手轮 |
| 产品型号： | HY8313.20 |
| 产品材质： | 胶木 / 铝合金 |
| 表面处理： | 黑色 |

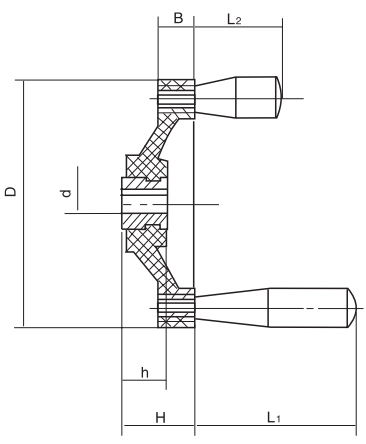

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||
| 胶木 | 铝 | D | H | B | L₁ | L₂ | d | h |
| HY8313.20\A8x63 | HY8313.20\B8x63 | 63 | 20 | 12 | 50 | 32 | 8 | 16 |
| HY8313.20\A10x80 | - | 80 | 22 | 12 | 50 | 32 | 10 | 16 |
| HY8313.20\A12x100 | - | 100 | 28 | 14 | 63 | 36 | 12 | 16 |
装配类型：A型材质为胶木；B型材质为铝合金。键槽按GB1095-79规定。
特殊要求说明：中心孔大小及键槽大小可按客户要求加工定制。
