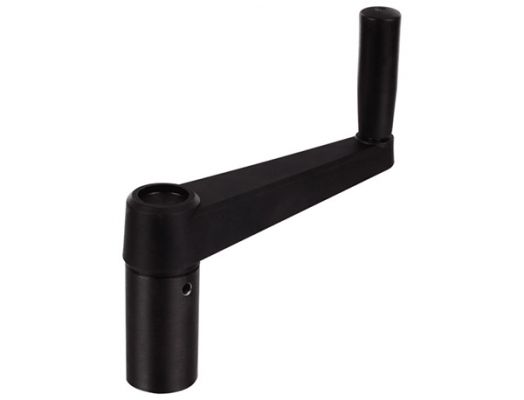

带套筒摇手柄
发布日期:2016-03-22
| 产品名称： | 带套筒摇手柄 |
| 产品型号： | HY8310.23 |
| 产品材质： | 增强尼龙、钢、塑 |
| 表面处理： | 黑色 |

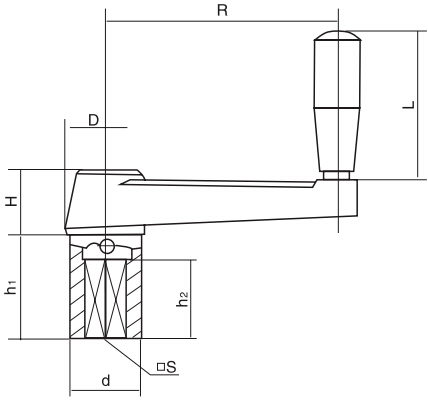

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||||
| 增强尼龙 | R | L | D | H | S | d | h₁ | h₂ |
| HY8310.23\12x12x70 | 70 | 63 | 32 | 28 | 12 | 25 | 22 | 20 |
| HY8310.23\12x12x100 | 100 | 63 | 34 | 38 | 12 | 32 | 50 | 38 |
| HY8310.23\14x14x125 | 125 | 80 | 40 | 46 | 14 | 38 | 65 | 52 |
| HY8310.23\17x17x160 | 160 | 90 | 44 | 55 | 17 | 42 | 75 | 60 |
| HY8310.23\17x17x160(铝合金) | 160 | 90 | 44 | 55 | 17 | 42 | 75 | 60 |
