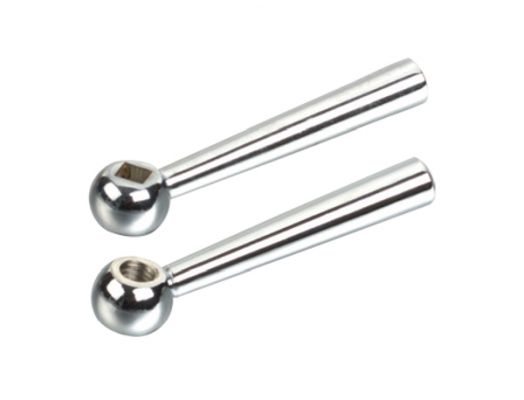

锥柱手柄
发布日期:2016-03-21
| 产品名称： | 锥柱手柄 |
| 产品型号： | HY8310.7 |
| 产品材质： | 钢 |
| 表面处理： | 镀铬或喷砂 |

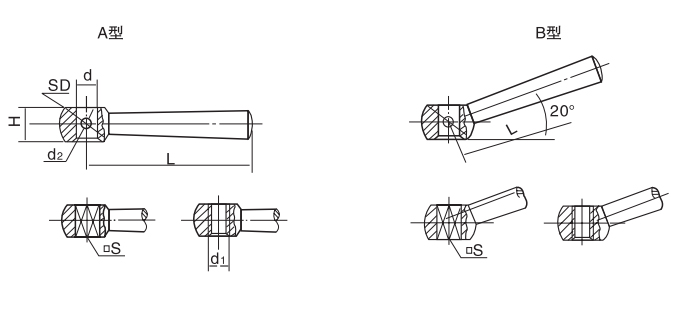

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | |||||||
| 圆孔 | 螺纹 | 方孔 | L | H | d | d₁ | d₂ | S | SD |
| HY8310.7\5x40 | HY8310.7\M5x40 | 40 | 9 | 5 | M5 | 2 | - | 12 | |
| HY8310.7\6x50 | HY8310.7\M6x50 | HY8310.7\5x5x50 | 50 | 10 | 6 | M6 | 2 | 5 | 14 |
| HY8310.7\8x63 | HY8310.7\M8x63 | HY8310.7\5.5x5.5x63 | 63 | 11 | 8 | M8 | 3 | 5.5 | 16 |
| HY8310.7\10x80 | HY8310.7\M10x80 | HY8310.7\7x7x80 | 80 | 14 | 10 | M10 | 3 | 7 | 20 |
| HY8310.7\12x100 | HY8310.7\M12x100 | HY8310.7\8x8x100 | 100 | 18 | 12 | M12 | 4 | 8 | 25 |
| HY8310.7\16x125 | HY8310.7\M16x125 | HY8310.7\10x10x125 | 125 | 22 | 16 | M16 | 5 | 10 | 32 |
| HY8310.7\20x160 | HY8310.7\M20x160 | HY8310.7\13x13x160 | 160 | 28 | 20 | M20 | 6 | 13 | 40 |
| HY8310.7\25x200 | HY8310.7\M24x200 | HY8310.7\18x18x200 | 120 | 36 | 25 | M24 | 8 | 18 | 50 |
