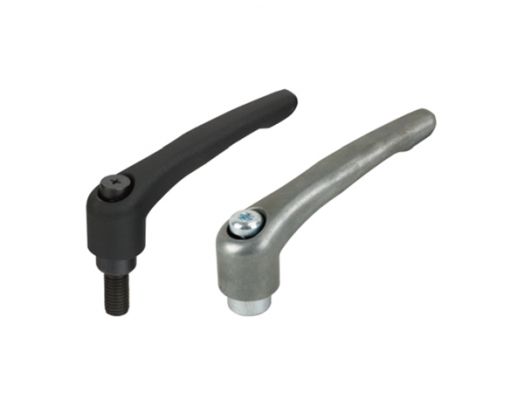

可调位紧定手柄
发布日期:2016-03-21
| 产品名称： | 可调位紧定手柄 |
| 产品型号： | HY8310.12-6 |
| 产品材质： | （手柄体）锌合金、（螺杆）钢 |
| 表面处理： | （手柄体）黑色、红色、橘色或银色 |

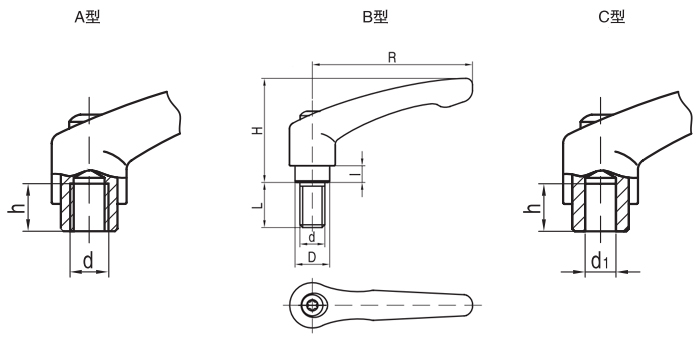

结构图
参数尺寸
| 产品编号 | 主要尺寸 | 安装孔 | 螺杆 | |||||||
| Type A | Type B | Type C | R | H | D | d | d₁ | h | I | L |
| HY8310.12-6\AM6x40 | HY8310.12-6\BM6x40xL | HY8310.12-6\C6x40 | 40 | 33.5 | 9.8 | M6 | 6 | 8 | 6.5 | 16、20、25、32、40 |
| HY8310.12-6\AM8x65 | HY8310.12-6\BM8x65xL | HY8310.12-6\C8x65 | 65 | 43 | 13 | M8 | 8 | 10 | 8.5 | 20、25、32、40、50 |
| HY8310.12-6\AM10x85 | HY8310.12-6\BM10x85xL | HY8310.12-6\C10x85 | 85 | 53 | 15.5 | M10 | 10 | 12 | 8.5 | 20、25、32、40、50 |
| HY8310.12-6\AM12x95 | HY8310.12-6\BM12x95xL | HY8310.12-6\C12x95 | 95 | 63.5 | 18 | M12 | 12 | 15 | 10 | 25、32、40、50、63 |
